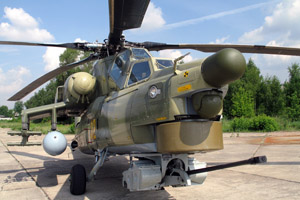

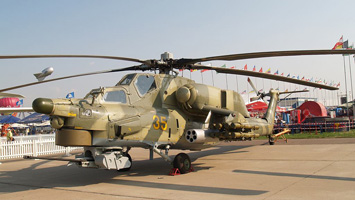

Ми-28
| Разработчик: | ОКБ Миля |
|---|---|
| Страна: | СССР |
| Первый полет: | 1982 |
| Тип: | Ударный вертолет |
В связи с созданием за рубежом усовершенствованных боевых вертолетов нового поколения (в 1975 году начали проходить летные испытания опытные боевые вертолеты Bell АН-63 и McDonnell-Douglas АН-64) в МВЗ им. М.Л.Миля в конце 1970-х годов также началась разработка усовершенствованного боевого вертолета нового поколения Ми-28 с высокоточным мощным вооружением с большой дальностью действия и обзорно-прицельной системой с высокой разрешающей способностью и мобильностью. Для нового вертолета на основе опыта боевого применения вертолетов Ми-8 и Ми-24 была разработана оптимальная концепция по критерию стоимость — эффективность и использованы передовые технические решения, обеспечивающие высокие летные и эксплуатационные характеристики при допустимом техническом риске.
Полномасштабная разработка вертолета началась в 1980 году, а 10 ноября 1982 года совершил первый полет первый экспериментальный образец вертолета Ми-28 (летчик-испытатель Г.Р.Карапетян). Вертолет был меньше боевого вертолета Ми-24, но несколько больше американского вертолета АH-64А "Apache". Экипаж вертолета, как и у всех боевых вертолетов, состоял из двух человек: летчика в задней кабине, обеспечивающего пилотирование вертолета и применение неуправляемого оружия, и штурмана-оператора в передней кабине, обеспечивающего поиск, обнаружение, распознавание и уничтожение малоразмерных целей на предельных дальностях с применением управляемого высокоточного оружия и пушечной установки, а также вертолетовождение. В отличие от зарубежных боевых вертолетов, на Ми-28 предусмотрен специальный отсек, в котором могут разместиться при необходимости два человека, если потребуется срочно эвакуировать экипаж пострадавшего вертолета или самолета.
Для повышения живучести вертолета использовано не только бронирование кабины экипажа и отдельных агрегатов, но и конструктивно-компоновочные решения, обеспечивающие взаимное экранирование агрегатов и защиту более важных агрегатов менее важными, а также выбор материалов и размеров элементов конструкции, чтобы при их повреждении не происходило катастрофическое разрушение за время, достаточное для выполнения задания и возвращения на базу, широко применяется дублирование наиболее важных систем.
Использование системы катапультирования экипажа было признано нецелесообразным, поэтому, учитывая, что большая часть полетов происходит на малых высотах, был применен ряд решений, позволяющих экипажу выжить, не покидая вертолет, при аварийном приземлении со скоростями и перегрузками, значительно превышающими нормальные.
Большое внимание было уделено улучшению эксплуатационных характеристик, для чего сокращено число точек смазки благодаря использованию тканевых и эластомерных подшипников, применены встроенные средства автоматизированного контроля и облегчен доступ к силовой установке и отсекам оборудования. В результате общая трудоемкость технического обслуживания по сравнению с вертолетом Ми-24 уменьшилась в три раза, а по отдельным системам и агрегатам — в девять раз. Предусмотрена возможность быстрого перебазирования вертолетов с помощью военно-транспортных самолетов Ан-22 и Ил-76 при минимальной разборке: снимаются только лопасти несущего и рулевого винтов.
Разработка вертолета Ми-28 задержалась из-за недостаточного финансирования, испытания первого из четырех опытных вертолетов, оснащенного всеми системами и оборудованием, начались только в январе 1988 года, а в мае 1989 года вертолет Ми-28 впервые был продемонстрирован за рубежом на 38-й международной авиационно-космической выставке в Париже, а затем и на других международных выставках, вызвав большой интерес специалистов и посетителей.
Обладая мощным вооружением и большим статическим и практическим потолком, вертолет Ми-28 может с большой эффективностью применяться частях специального назначения и для борьбы с террористами, скрывающимися в труднодоступных местах, для уничтожения их техники и оборонительных сооружений.
Разработан вариант для круглосуточного всепогодного применения Ми-28Н (ночной) с надвтулочной РЛС миллиметрового диапазона и системой "FLIR" в носовой части фюзеляжа, постройка которого была завершена в 1995 году; поступит в эксплуатацию после 2000 года. Разрабатываются также морской вариант палубного базирования для огневой поддержки десантов и вариант, вооруженный УР класса "воздух—воздух".
Модификации
Ми-28 - Прототип («изделие 280»). Опытно-экспериментальный, 2 машины (№ 012 и 022). С ПрПНК-28 (дневной ОПС с ТВ каналом «Сатурн», подв. контейнер. аппаратура «Меркурий»)
Ми-28А - Модернизированный («изделие 286»). Отличается двигателями ТВ3-117, НВ со стеклопластиковыми лонжеронами, Х-образным РВ 286-1, конструкцией ЭВУ двигателей, составом оборудования, 2 машины (№ 032, 042)
Ми-28Л - Лицензионный вариант Ми-28А (проект). Разработан в 1990 году для Ирака
Ми-28Н - Ночной на базе Ми-28А. С главным редуктором ВР-29 вместо ВР-28
Ми-28НЭ - Экспортная модификация вертолёта Ми-28Н
Ми-28НМ — Проект модернизации Ми-28Н. По некоторым данным планируется штатная установка надвтулочной РЛС типа Н025
Ми-28УБ — Учебно-боевая модификация для ВВС РФ
Конструкция
Вертолет выполнен по одновинтовой схеме с рулевым винтом, двумя ГТД, трехопорным шасси и вспомогательным крылом.
Фюзеляж - цельнометаллический, полумонококовой конструкции из алюминиево-литиевых сплавов с широким использованием КМ, имеет значительно меньшие размеры, чем у вертолета Ми-24. В носовой части размещена двухместная кабина экипажа с отдельными кабинами штурмана-оператора и летчика, сиденья которых расположены уступом, как на Ми-24. Кабина экипажа образована плоскими поверхностями и полностью бронирована с использованием облегченной титановой брони с керамическими наружными плитками и малобликующего броневого остекления, выдерживающего прямое попадание пуль калибром 12.7мм. Поврежденные керамические плитки брони могут заменяться. Между кабинами штурмана-оператора и летчика имеется бронированная перегородка. Система спасения экипажа на малых высотах включает энергопоглаощающие кресла, снабженные системой притяжения экипажа к креслам для создания необходимой изготовочной позы: на больших высотах экипаж может покинуть вертолет с помощью парашютов через большие боковые двери, открывающиеся влево у штурмана-оператора и вправо у летчика. За кабиной экипажа расположен специальный технический отсек, в котором в случае необходимости могут разместиться два человека, доступ в отсек осуществляется через люк и откидной трап с левого борта.
Крыло малого удлинения, размахом 4.88м среднерасположенное, с отрицательным поперечным V, имеет кессонную конструкцию из алюминиевых сплавов, носок крыла и хвостовая часть изготовлены из КМ. Крыло обеспечивает разгрузку несущего винта и используется для подвески вооружения и контейнеров с оборудованием или подвесных топливных баков на четырех узлах под крылом и двух на концах крыла.
Шасси трехопорное, с хвостовым колесом, неубирающееся, главные опоры имеют амортизаторы с увеличенным ходом амортизации, обеспечивающие снижение перегрузок при ударе о землю с вертикальной скоростью 12м/с до уровня, который физиологически может переноситься экипажем; колеса главных опор имеют давление 0.53МПа. Колея шасси 2.29м, база шасси 11м.
Несущий винт пятилопастный, такого же диаметра, как на Ми-24, но с новыми лопастями, имеющими профили с увеличенной кривизной, создающие большую подъемную силу. Лопасти прямоугольной формы в плане, хорда лопасти 0.67м. Концевые части лопастей имеют стреловидность по передней кромке. Лопасти имеют стеклопластиковый лонжерон, изготовленный методом спиральной намотки на станках с ЧПУ, к которому присоединены стеклопластиковые секции с сотовым заполнителем; вдоль носка лопасти проходит противоэрозионная титановая накладка с электрической противообледенительпой системой. Титановая втулка несущего винта имеет эластомерные шарниры и гидравлические демпферы. Скорость вращения несущего винта 242 об/мин, окружная скорость концов лопастей 216м/с.
Рулевой винт диаметром 3.84м, четырехлопастный, образован двумя двухлопастными винтами с эластомерными горизонтальными шарнирами. Лопасти рулевых винтов установлены под углами 45° и 135° для уменьшения уровня шума. Лопасти прямоугольной формы в плане, из стеклопластика, хорда лопасти 0.24м.
Силовая установка состоит из двух турбовальных ГТД со свободной турбиной ТВЗ-117ВМ Санкт-Петербургского научно-производственного объединения им. В.Климова (главный конструктор С.А.Саркисов) взлетной мощностью 1620кВт, установленных в отдельных гондолах по бокам фюзеляжа и снабженных модернизированной электронной системой регулирования. Вспомогательная силовая установка — ГТД, расположенный за редуктором несущего винта сверху фюзеляжа, обеспечивает подачу сжатого воздуха для запуска двигателей и привода систем. Воздухозаборники ГТД снабжены пылезащитными устройствами, а сопла охлаждаются потоком воздуха, поступающего через воздухозаборники по бокам мотогондол и смешиваемого с потоком газов ГТД для уменьшения ИК-излучения.
Топливо содержится в мягких топливных баках общей емкостью около 1900л с латексным самозатягивающимся протектором. Для перегоночных полетов возможна установка подвесных топливных баков.
Система управления механическая, с гидроусилителями, предполагается разработка электродистадионной системы управления. Управление вертолетом максимально скомплексировано: в кабине летчика размещены органы управления полетом, в кабине штурмана-оператора — управление вооружением.
Гидравлическая система дублированная. Рабочее давление в системе 15.2МПа.
Электрическая система переменного тока с напряжением 208В получает питание от двух генераторов с приводом от главного редуктора.
Оборудование: комбинированная обзорно-прицельная система с высокими разрешающими способностями и уровнем автоматизации на гиростабилизированной платформе с подвижностью +110°-110° по азимуту и +13°-40° по углу места для наведения ПТУР и стрельбы из пушки. В дневном варианте система имеет два оптических канала с широким и узким полями зрения (3-кратное увеличение и 13-кратное соответственно). Для действий в темное время суток может использоваться оптико-телевизионный канал (с ТВ-системой для низких уровней освещенности и 20-кратным увеличением). Установлен лазерный дальномер-целеуказатель, определяющий текущую дальность до цели и выдающий ее ЭВМ для вычисления поправок при стрельбе из пушки и пуска НАР, а также для пуска управляемых ракет. Возможно использование экипажем очков ночного видения. Приборное оборудование кабины летчика включает ИЛС и нашлемный прицел для управления пушкой. Кабина штурмана-оператора оснащена индикатором на ЭЛТ — для отображения данных оптико-электронной системы. Установлен вертолетный комплекс РЭП "Витебск", имеются устройства подавления ИК-излучения и автоматы сбрасывания ЛТЦ, установленные в контейнерах на концах крыла.
Вооружение. Состоит из модифицированной танковой пушки 2А42 калибром 30мм с большой начальной скоростью снаряда, скорострельность 900 выстр/мин по воздушным целям и 300 выстр/мин по наземным целям; боекомплект 300 снарядов размещается в двух патронных ящиках. Пушка размещена на турельной установке под фюзеляжем, работает синхронно с прицелом и имеет такую же подвижность. Специально для вертолета Ми-28 разрабатывается новая одноствольная пушка (30мм, 500 и 600 выстр/мин, 250 снарядов).
Под крылом могут подвешиваться до 16 ПТУР "Штурм" с радиокомандной системой наведения или "Атака-В" с радиолокационной системой наведения и два блока НАР калибром 57мм, 80мм и 130мм. Возможна установка ПТУР "Вихрь" с лазерной системой наведения. Управляемое оружие (пушка, ПТУР) применяется штурманом-оператором из передней кабины, НАР могут запускаться из обеих кабин. В пределах визуальной видимости, без использования увеличивающей оптики, летчик также может наводить пушку и вести из нее огонь с помощью ИЛС либо нашлемного прицела. На четырех точках подвески могут также крепиться контейнеры с гранатометами и пушками калибром 23мм, бомбы калибром до 500 кг. Вертолет оснащен приспособлениями для постановки мин.
Тактико-технические характеристики
| Размеры, м: | |
| диаметр несущего винта | 17.20 |
| диаметр хвостового винта, м | 3.84 |
| длина | 16.85 |
| высота | 3.82 |
| Двигатели: | 2 ГТД Климов ТВ3-117 |
| взлетная мощность, кВт/л.с. | 2х____/2х1640 |
| Массы и нагрузки, кг: | |
| максимальная взлетная | 11500 |
| взлетная в основном варианте | 10400 |
| пустого снаряженого | 7890 |
| Летные данные: | |
| максимальная скорость, км/ч | 282 |
| крейсерская скорость, км/ч | 260 |
| статический потолок, м | 3450 |
| практический потолок, м | 5750 |
| дальность действия, км | 460 |
